Προσαρμοσμένες ετικέτες PI υψηλής θερμοκρασίας: Επεξήγηση επιλογών πάχους, χρώματος και σχεδίασης

Προσαρμοσμένες ετικέτες PI υψηλής θερμοκρασίας: Επεξήγηση επιλογών πάχους, χρώματος και σχεδίασης

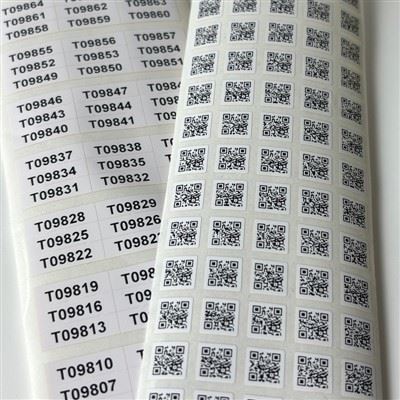

Όταν κατασκευάζετε ηλεκτρονικές πλακέτες κυκλωμάτων, οι ετικέτες που χρησιμοποιείτε πρέπει να επιβιώνουν από την υπερβολική ζέστη, τις χημικές ουσίες και τον σκληρό χειρισμό. Οι συνηθισμένες ετικέτες χαρτιού ή πολυεστέρα λιώνουν ή ξεφλουδίζουν. Γι' αυτόετικέτες πολυιμιδίου (PI) υψηλής θερμοκρασίαςαποτελούν το βιομηχανικό πρότυπο.

Αλλά οι ετικέτες PI δεν είναι όλες ίδιες. Μπορείτε να τα προσαρμόσετε με τρεις κύριους τρόπους-πάχος, χρώμα, καισχέδιο. Αυτός ο οδηγός εξηγεί κάθε επιλογή, ώστε να μπορείτε να επιλέξετε τη σωστή ετικέτα για τις ανάγκες σας.

Οι ετικέτες PI κατασκευάζονται από φιλμ πολυιμιδίου. Αυτό το υλικό αντέχει σε θερμοκρασίες από‑269 μοίρες έως 400 μοίρες. Παραμένει σταθερό κατά τη συγκόλληση με επαναροή, τη συγκόλληση με κύμα και τον χημικό καθαρισμό. Οι περισσότερες ετικέτες PI εκτυπώνονται μεθερμική μεταφοράκαικορδέλες ρητίνης, που δημιουργούν γραμμωτούς κώδικες και κείμενο που αντιστέκονται στη θερμότητα και το ξύσιμο.

Οι ετικέτες PI διατίθενται σε δύο κοινά πάχη:1 mil (25 μικρά)και2 mil (50 microns).

Ετικέτες 1 χιλιοστούείναι πολύ λεπτά και εύκαμπτα. Ταιριάζουν σε στενούς χώρους και σε μικρά εξαρτήματα. Επίσης λυγίζουν εύκολα γύρω από καμπύλες επιφάνειες.

Ετικέτες των 2 milείναι πιο χοντρές και πιο σκληρές. Αντιστέκονται στη φθορά από το χειρισμό και τις αυτοματοποιημένες μηχανές. Είναι πιο εύκολο να τα παραλάβετε και να τα εφαρμόσετε.

Ποιο να διαλέξω;
Επιλέξτε 1 χιλιόμετρο εάν η σανίδα σας είναι γεμάτη ή τα μέρη είναι μικροσκοπικά. Επιλέξτε 2 mil εάν χρειάζεστε επιπλέον αντοχή και έχετε αρκετό χώρο.

Τα πιο συνηθισμένα χρώματα είναιλευκόκαικεχριμπάρι(φυσικό πολυιμίδιο). Ορισμένοι προμηθευτές προσφέρουν επίσης πράσινο, κόκκινο ή μαύρο ματ.

Λευκές ετικέτεςδίνουν την καλύτερη αντίθεση για τους γραμμωτούς κώδικες. Οι σαρωτές τα διαβάζουν εύκολα στους περισσότερους φωτισμούς. Αποτελούν την κορυφαία επιλογή για γενική επισήμανση PCB.

Κεχριμπάρι ετικέτεςείναι το φυσικό χρώμα του πολυιμιδίου. Αντιστέκονται στην υπεριώδη ακτινοβολία και δεν ξεθωριάζουν με την πάροδο του χρόνου. Είναι ιδανικά για υπαίθρια ή σκληρά περιβάλλοντα.

Άλλα χρώματαμπορεί να σας βοηθήσει να κωδικοποιήσετε διαφορετικά εξαρτήματα ή γραμμές παραγωγής.

Ποιο να διαλέξω;
Επιλέξτε λευκό για εύκολη σάρωση. Επιλέξτε κεχριμπάρι για μακροχρόνια αντοχή και αντοχή στην υπεριώδη ακτινοβολία. Χρησιμοποιήστε άλλα χρώματα μόνο εάν χρειάζεστε ειδική κωδικοποίηση.

Μπορείτε επίσης να προσαρμόσετε το φινίρισμα της επιφάνειας, το σχήμα και τη μορφή των ετικετών σας.

Φινίρισμα επιφάνειας – γυαλιστερό έναντι ματ

• Το γυαλιστερό δίνει πολύ ευκρινή εκτύπωση, αλλά μπορεί να αντανακλά το φως και να κάνει τη σάρωση πιο δύσκολη.
• Το ματ μειώνει την αντανάκλαση, επομένως η σάρωση είναι ευκολότερη σε έντονο ή ποικίλο φως. Το ματ κρύβει επίσης καλύτερα τις μικρές γρατσουνιές.

Σχήμα και μέγεθος
Οι ετικέτες μπορούν να κοπούν σε τετράγωνα, ορθογώνια, κύκλους ή προσαρμοσμένα σχήματα. Μπορείτε να παραγγείλετε πολύ μικρές ετικέτες (3mm x 3mm) για μικροσκοπικά εξαρτήματα ή μεγαλύτερες για μεγάλες σανίδες.

Μορφή – κοπή με μήτρα έναντι συνεχούς

• Οι κομμένες ετικέτες είναι προκομμένες, έτοιμες να ξεφλουδίσουν και να κολλήσουν. Είναι τα καλύτερα για εργασία μεγάλου όγκου, συνεπή.
• Τα συνεχή ρολά σάς επιτρέπουν να εκτυπώνετε ετικέτες σε οποιοδήποτε μήκος-χρήσιμο όταν τα μεγέθη ποικίλλουν.

Επιπλέον χαρακτηριστικά
Ορισμένοι προμηθευτές προσφέρουν διατρήσεις για εύκολο σχίσιμο, προεκτυπωμένους σειριακούς αριθμούς ή προσαρμοσμένες εγκοπές για ειδικές προσαρμογές.

Συμβατότητα εκτύπωσης
Οι ετικέτες PI πρέπει να εκτυπώνονται με εκτυπωτές θερμικής μεταφοράς και κορδέλες ρητίνης. Δεν λειτουργούν όλες οι κορδέλες με όλες τις ετικέτες. Πάντα να ζητάτε από τον προμηθευτή σας μια προτεινόμενη κορδέλα.

Πιστοποίηση UL
Εάν τα προϊόντα σας πηγαίνουν στη Βόρεια Αμερική ή σε μεγάλους πελάτες, μπορεί να χρειαστείτεUL 969αναγνώριση. Κάποιες ετικέτες συναντώνται επίσηςMIL-STD-202Gγια στρατιωτική και αεροδιαστημική χρήση.

Περιβαλλοντικοί κανόνες
Οι περισσότερες ετικέτες PI είναι συμβατές με RoHS και REACH, που σημαίνει ότι πληρούν τα πρότυπα ασφάλειας και περιβάλλοντος.

1. Ποια είναι η διαφορά μεταξύ των ετικετών PI 1-mil και 2-mil;
Το 1‑mil είναι λεπτότερο (25 microns) και πιο ευέλικτο, κατάλληλο για μικροσκοπικά μέρη. 2‑mil είναι παχύτερο (50 microns) και πιο ανθεκτικό, καλύτερο για δύσκολες συνθήκες.

2. Ποια χρώματα είναι διαθέσιμα για τις ετικέτες PI;
Το λευκό και το πορτοκαλί είναι πιο κοινά. Ορισμένοι προμηθευτές προσφέρουν επίσης πράσινο, κόκκινο και μαύρο ματ. Το λευκό δίνει την καλύτερη αντίθεση γραμμικού κώδικα.

3. Μπορώ να λάβω ετικέτες PI σε προσαρμοσμένο σχήμα;
Ναί. Οι προμηθευτές μπορούν να κοπούν ετικέτες σε σχεδόν οποιοδήποτε σχήμα, συμπεριλαμβανομένων τετραγώνων, κύκλων και προσαρμοσμένων σχεδίων.

4. Χρειάζομαι ειδικό εκτυπωτή για ετικέτες PI;
Ναί. Χρειάζεστε έναν εκτυπωτή θερμικής μεταφοράς και μια ταινία ρητίνης. Οι τυπικοί εκτυπωτές inkjet ή laser δεν θα λειτουργήσουν.

5. Είναι οι ετικέτες PI πιστοποιημένες UL;
Πολλοί είναι. Αναζητήστε την αναγνώριση UL 969. Ορισμένες πληρούν επίσης το MIL-STD-202G για στρατιωτικές και αεροδιαστημικές εφαρμογές.
